Назначение

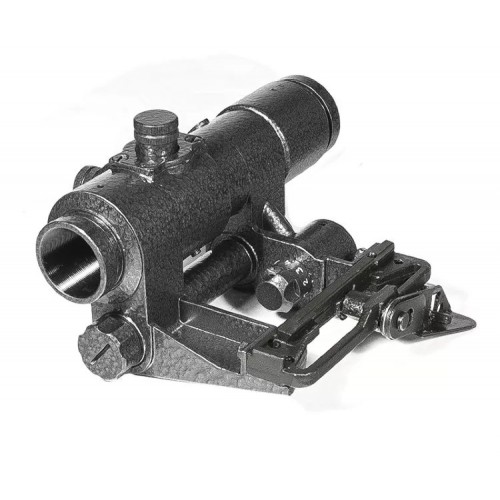

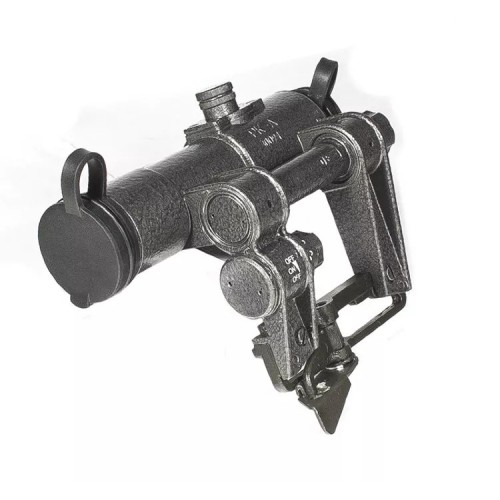

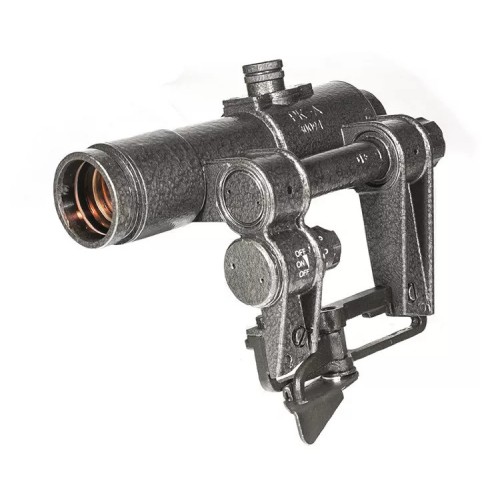

Прицел-коллиматор PK-A (БелОМО) с красной "точкой" предназначен для точного наведения и ближней стрельбы из карабинов Сайга, СКС, Тигр, Вепрь и их модификаций, оснащённых боковой планкой «ласточкин хвост».
Особенности конструкции и использования
Оптическая ось коллиматора PK-A располагается максимально близко к вертикальной осевой плоскости оружия.
Метка — красная "точка", сформированная светодиодным излучением. Для активации метки и настройки яркости используется 10-позиционный переключатель (барабанчик с оцифрованной шкалой). В положениях с цифрой «0» метка выключается, в положениях 1 и 2 яркость "точки" позволяет использовать коллиматор совместно с приборами ночного видения. Электронные компоненты работают от 1 элемента типа АА (1,5 В), ресурс работы батарейки — порядка 1000 часов.
Для ввода поправок и корректировки СТП используются 2 пристрелочных барабанчика, закрытых навинчивающимися крышечками. Маховички вращаются с различимыми на слух щелчками (кликами), а поворот на 1 деление соответствует смещению точки прицеливания на 40 угловых секунд (20 мм на 100 м).
Корпус коллиматора PK-A — цельнолитой металлический (из алюминиевых сплавов), с серым небликующим покрытием. Конструкция герметичная, заполнена осушенным азотом, поэтому при резких перепадах температур оптика изнутри не запотевает. Прицел рассчитан на работу при -30...+50 С в сухом и умеренном климате, до +35 C — в условиях с высокой (до 100%) относительной влажностью воздуха.
Кронштейн быстросъемный, со стальным эксцентриковым зажимом флажкового типа. Установка и демонтаж коллиматора происходят без потери выверки.

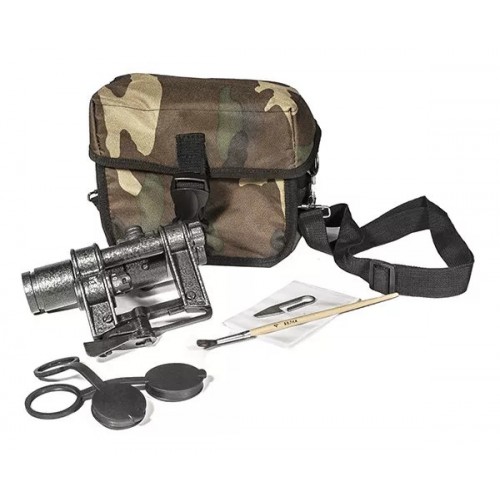

Комплектация
- коллиматор РК-А
- защитные крышки на окуляр и объектив
- сумка-чехол с наплечным ремнём
- кисточка
- ключ-отвёртка
- инструкция
- памятка пользователя
Тактико– технические характеристики
| Оптические параметры | |
| Увеличение, крат | 1 |
| Прицельная метка | |
| Тип | точка 2,5 MOA |
| Цвет | красный |
| Регулировка яркости | ручная, 8 уровней |
| Питание | |
| Источник питания | 1xAA (1,5 B) |
| Время работы при НУ и среднем уровне яркости, ч | до 1000 |
| Установка на оружие | |
| Шаг выверки, мм на 100 м | 20 |
| Диапазон выверки от нулевой линии, угл.град. | +/- 1 |
| Физические и эксплуатационные параметры | |
| Корпус (тип / материал) | закрытый, алюминиевый сплав |
| Рабочие температуры, °C | -30...+50 |
| Влагозащита | есть |
| Газонаполнение | азот |
| Крепление | быстросъёмный кронштейн на боковую планку "ласточкин хвост" |
| Габариты, мм | 165х90х140 |
| Масса, кг | 0,56 |
| Общие | |
| Страна | Беларусь |
| Характеристики | |
| Артикул производителя | st_913 |
| Вес брутто, место 1 (кг) | 0,805 |
| Вес, нетто | 0,56 |
| Влагозащищенность | Есть |
| Габаритные размеры, мм | 165 × 90 × 140 |
| Габариты в упаковке, место 1 (мм) | 195 × 160 × 90 |
| Газонаполнение | азот |
| Гарантия | 1 год |
| Крепление | планка боковая |
| Марка оружия | АК (САЙГА), Вепрь с бок. планкой, ОП-СКС, САЙГА-12, САЙГА-20, САЙГА-410 |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | лакокрасочное |
| Прицельная сетка | точка |
| Рабочие температуры, С | -30 - 50 |
| Размер марки (МОА) | 2,5 |
| Цвет | серый |
| Шаг выверки (мм/100м) | 2 |
