Области применения

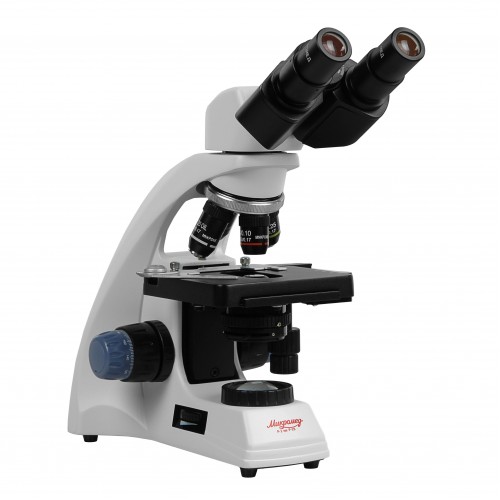

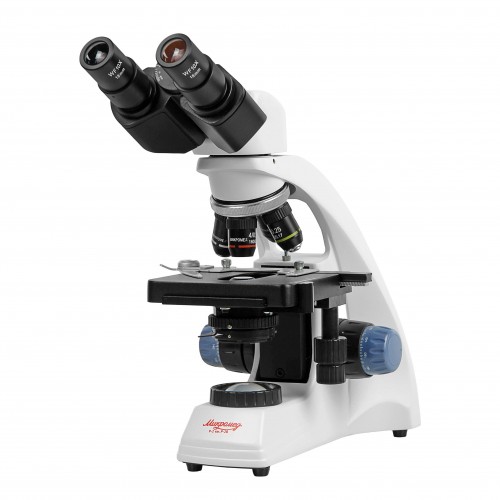

Бинокулярный микроскоп Микромед Р-2В предназначен для исследований по методу светлого поля в проходящем свете и в отраженном свете при использовании дополнительных осветителей. Микроскоп широко применяется в разнообразных областях биологии для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды, криминалистике. Благодаря доступной цене и надежности микроскоп используется в высших и средних специальных учебных учреждениях, а также при самостоятельных занятиях в домашних условиях.

Микроскоп входит в линейку биологических микроскопов Микромед, заслуживших высокую репутацию благодаря высокому качеству оптических и механических деталей, точной сборке и настройке каждого микроскопа.

Оптическая система

Микроскоп Микромед Р-2В спроектирован на длину тубуса 160 мм. Оптическая система микроскопа включает в себя визуальную насадку с окулярным тубусом, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства с откидным держателем светофильтров.

Объективы и окуляры

В комплект микроскопа Р-2В входят объективы с ахроматической коррекцией 4х, 10х, 40х и
100х OIL для исследования с масляной иммерсией. Объективы имеют парфокальную высоту
45 мм и установочный стандарт DIN. Объективы расположены на револьверном устройстве, что обеспечивает быструю смену увеличений при исследованиях. Объективы 40х и 100х имеют подпружиненные оправы, что препятствует повреждению объектива и исследуемого образца.

В комплект входят окуляры широкого поля WF 10/18 с вынесенным зрачком, что позволяет проводить исследования как в очках, так и без них. Увеличение окуляров 10х, размер поля зрения 18 мм. Посадочный диаметр окуляров – 23.2 мм.

Визуальная насадка

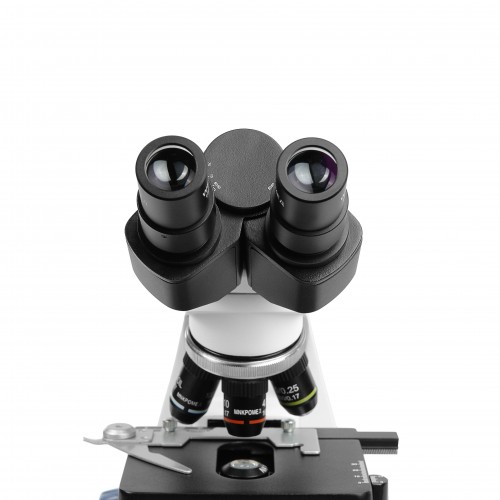

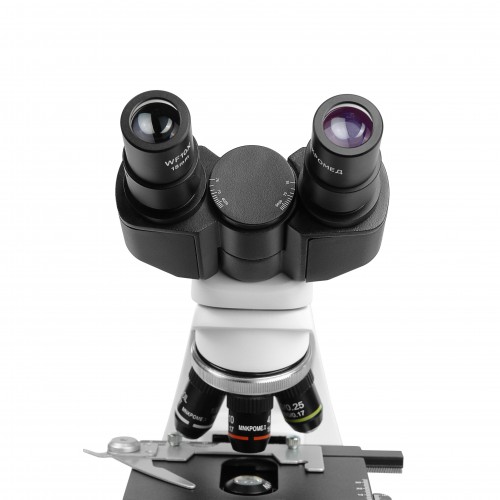

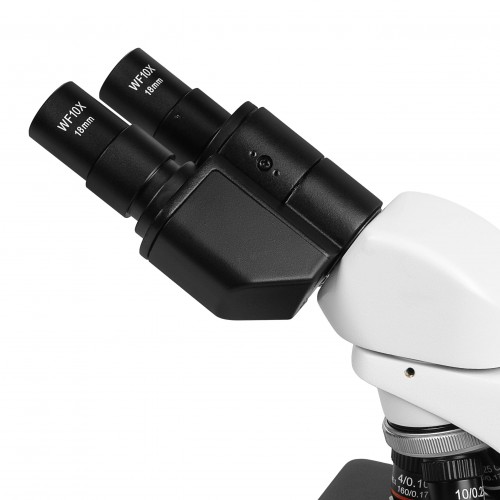

Микроскоп Р-2В оснащен визуальной насадкой бинокулярного типа. Угол наклона окулярных тубусов составляет 30°. Насадка допускает поворот вокруг оптической оси на 360° для ее установки в удобное для работы положение. Для комфортного, плавного и безопасного вращения при наблюдении насадка микроскопа оборудована поворотным механизмом
Soft Motion. Это делает наблюдение в микроскоп комфортным и безопасным при учебном процессе, особенно когда исследования проводят несколько учащихся одновременно. Конденсорный осветитель

На микроскопе исследуются объекты, пропускающие свет, и для получения изображений высокого качества микроскоп оснащен конденсорным осветителем светлого поля. Осветитель включает в себя коллектор, светодиод и конденсор с апертурной ирисовой диафрагмой. Конденсор Аббе в винтовой оправе имеет числовую апертуру N.А.= 1.25 и установлен под предметным столиком микроскопа. Диапазон перемещения конденсора вдоль оптической оси составляет 10 мм. Конструкция конденсора не предусматривает самостоятельную центрировку – эта процедура уже проведена производителем. В нижней части конденсора имеется поворотный держатель для светофильтров диаметром 32 мм.

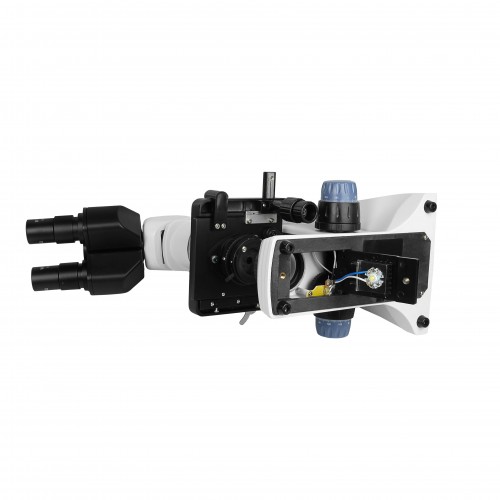

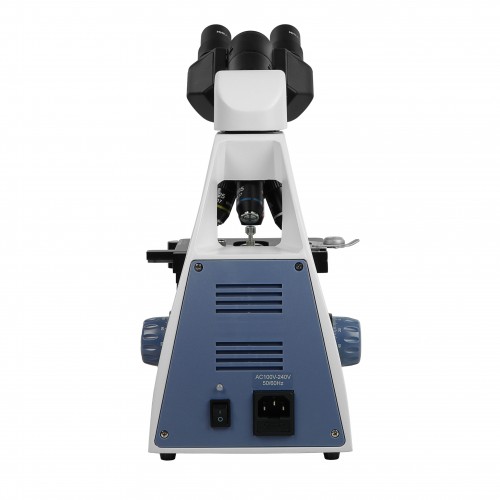

В качестве источника света применяется светодиод мощностью 3 Вт с белым спектром излучения. Питание светодиода осуществляется от блока питания с регулировкой яркости, встроенного в основание микроскопа. Также осветитель микроскопа может питаться от 3-х щелочных батарей или аккумуляторов формата АА.

Применение камеры

Микроскоп позволяет использовать дополнительную камеру и выводить цифровые данные на внешнее устройство. Посадочный диаметр для камеры составляет 23.2 мм совместимый с многими окулярными камерами. Работа с камерой не представляет сложности для любого пользователя ПК. Камера устанавливается вместо оптического окуляра в левый окулярный тубус, снабженный механизмом диоптрийной коррекции. Использование механизма позволяет настроить парфокальность цифрового изображения на мониторе и оптического, наблюдаемого в окуляр.

Окулярная камера в комплект поставки микроскопа не входит.

Прецизионная фокусировка

Фокусировка осуществляется перемещением предметного столика по высоте. Фокусировочный механизм имеет зубчато-реечную конструкцию с рукоятками грубой и тонкой фокусировки на общей оси. Направляющая механизма имеет демпфированную конструкцию, что позволяет исключить люфты и рывки при движении механизма. Величина хода грубой фокусировки составляет 24 мм. Цена деления шкалы рукоятки тонкой фокусировки составляет 2 мкм.
Микроскоп оборудован механизмом регулировки усилия хода и ограничителем перемещения предметного столика.

Точная механика

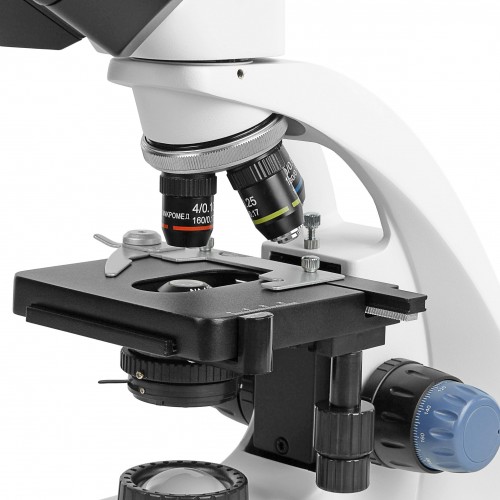

Микроскоп оснащен двухкоординатным механическим предметным столиком с накладным препаратодержателем. Перемещение объекта во взаимно перпендикулярных направлениях
X и Y обеспечивается двумя зубчато - реечными передачами с приводом коаксиальными рукоятками. Столик имеет размер 125 х 115 мм и обеспечивает перемещение препарата в диапазоне 70 х 30 мм.

Штатив микроскопа выполнен из алюминиевого сплава методом литья под давлением. Основание имеет эргономичную Т-образную форму и составляет единое целое со штативом.

Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

ОСОБЕННОСТИ:

• Увеличение 40х - 1000х. С дополнительными окулярами 20х - 2000х.
• Объективы парфокальны, и важный участок изображения не потеряется при смене увеличения.
• Осветительная система на конденсоре Аббе с апертурной диафрагмой.
• Предметный столик увеличенного размера с демпфированными приводами X и Y.
• Плавная фокусировка за счет демпфирования направляющей механизма.
• Увеличенный до 24 мм ход грубой фокусировки.
• Эргономичный угол наклона окулярного тубуса 30 градусов.
• Широко распространенный установочный стандарт камеры Ø23.2 мм.
• Механизм Soft Motion для плавного и безопасного вращения визуальной насадки на 360⁰.
• Возможность работы от батарей без электросети.
• Микроскоп занимает минимальное рабочее пространство.

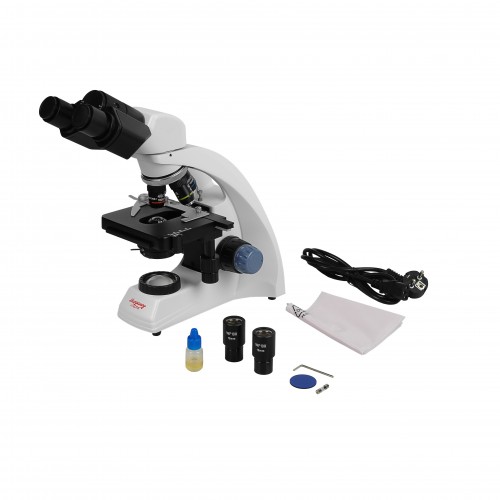

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки - 1 шт.
• Насадка бинокулярная с наклоном тубусов 30⁰ и механизмом Soft Motion - 1 шт.
• Столик механический 125х115 мм, перемещение препарата 70х30 мм (установлен) - 1 шт.
• Конденсор Аббе светлого поля А=1.25, с апертурной диафрагмой (установлен) - 1 шт.
• Объектив ахромат 4x/0.1 160/0.17 (установлен) - 1 шт.
• Объектив ахромат 10x/0.25 160/0.17 (установлен) - 1 шт.
• Объектив ахромат 40x/0.65 160/0.17 подпружиненный (установлен) - 1 шт.
• Объектив ахромат 100x/1.25 oil 160/0.17 подпружиненный (установлен) - 1 шт.
• Окуляр WF 10х/18 мм - 2 шт.
• Светофильтр синий Ø 32 мм - 1 шт.
• Кабель питания - 1 шт.
• Чехол пылезащитный - 1 шт.
• Ключ шестигранный 2 мм - 1 шт.
• Флакон с иммерсионным маслом - 1 шт.
• Руководство по эксплуатации.

По дополнительному заказу:

• Объектив ахромат 20x/0.45 160/0.17 - 1 шт.
• Объектив ахромат 60x/0.8 160/0.17 подпружиненный - 1 шт.
• Окуляр WF 10х/18 мм со шкалой - 1 шт.
• Окуляр WF 16х/15 мм - 2 шт.
• Окуляр WF 5х/18 мм - 2 шт.
• Окуляр WF 12.5х/15 - 2 шт.
• Светофильтр матовый Ø 32 мм - 1 шт.
• Светофильтр желтый Ø 32 мм - 1 шт.
• Светофильтр зеленый Ø 32 мм - 1 шт.
• Видеоокуляр с ПО - 1 шт.
• Калибровочный слайд X-Y - 1 шт.
• Осветитель точечный с гибкими держателями - 1 шт.
• О-ксилол - 1 шт.
