Основное назначение цифровой камеры для микроскопов ToupCam UCMOS05100KPA

Цифровая камера для микроскопов ToupCam UCMOS05100KPA предназначена для применения в области микроскопии и медицины, научно-образовательной или технической деятельности. Все данные, полученные в ходе работы с микроскопом в режиме реального времени, отображаются на экране монитора подключенного ПК, предоставляя изображение высокого качества (даже при умеренном освещении).

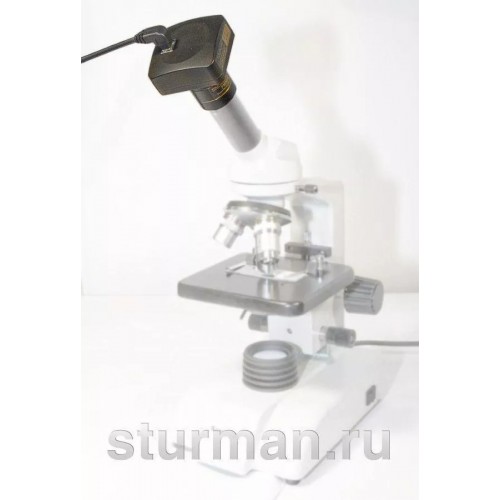

С помощью специальных переходников, которые так же можно приобрести в нашем интренет-магазине, цифровую камеру можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих .

Расчет поля зрения и разрешения камеры для микроскопов ToupCam UCMOS05100KPA

Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой

F≈ L/(a*b),

F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.

Например, имеется микроскоп с объективом 10x, камера ToupCam UCMOS05100KPA с размерами матрицы 5,7 мм(H) x 4,28 мм(V) и адаптером с увеличением 0,5x

F_(H)≈5,7/(10*0,5)≈ 1,1 мм

F_(H)≈ 4,28/(10*0,5)≈ 0,9 мм

Поле зрения камеры ToupCam UCMOS05100KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,1 мм x 0,9 мм

Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя

F_(px)= 2,2/(10*0,5)=0,4 мкм/пиксель

Основные характеристики цифровой камеры для микроскопов ToupCam UCMOS05100KPA

• Диагональ матрицы – 1 /2,5" (5,70 мм x 4,28 мм, диагональ 7,13 мм)
• Размер пикселя - 2,2х2,2 мкм
• Интерфейс - USB 2.0
• Поддерживается ОС Windows 10

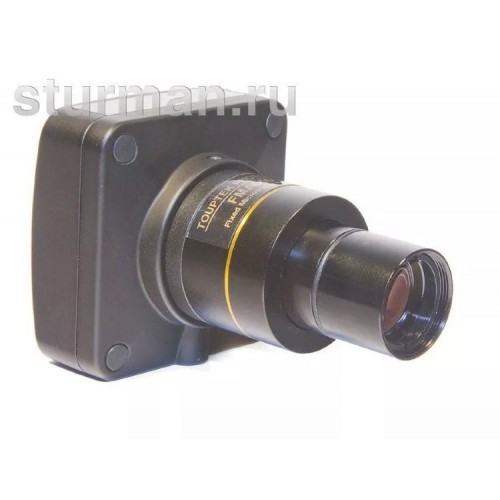

• В комплекте адаптер C-mount на 23,2 мм и кратностью 0,5х
• Динамический диапазон – 66,5 дБ
• Поле зрения примерно соответствует 16х окуляру

Конструктивные особенности цифровой камеры для микроскопов ToupCam UCMOS05100KPA

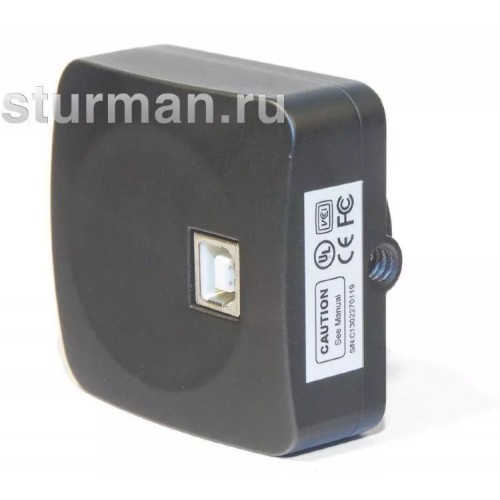

Камера линейки UCMOS - это цифровая камера, сенсор которой выполнен по технологии (такая структура обладает более высокой скоростью и меньшим энергопотреблением по сравнению с другими MOS структурами). С помощью кабеля USB 2.0 камера ToupCam UCMOS05100KPA соединяется с компьютером, позволяя воспроизводить всю необходимую информацию на экране монитора в реальном времени (при этом скорость передачи данных может достигать 480 Мбит/с). Возможно подключение камеры через порт USB 3.0, при этом скорость передачи данных останется на уровне USB 2.0.

ToupCam UCMOS05100KPA удобна в работе и легко настраивается, поддерживает операционные системы Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux. Поддерживается также среда разработки , используемая в системах сбора обработки данных и в управлении техническими объектами и технологическими процессами. Для разработки собственного программного обеспечения предоставляется комплект средств разработки c поддержкой С/С++, C#, DirectShow и Twain.

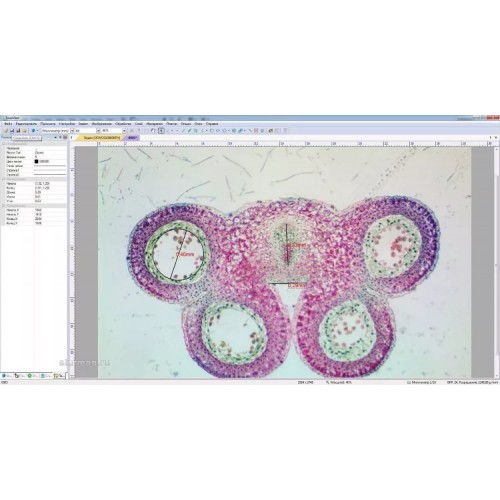

Программное обеспечение камеры многофункционально, позволяет осуществлять предварительный просмотр текущего изображения (в обычном или полноэкранном режиме), делать фотографии изучаемых объектов (с возможность дальнейшего редактирования), записывать видеофайлы и проводить обработку полученных материалов. Полученные изображения можно сохранить в большинстве форматов (BMP, JPEG, PNG, TIFF и т.д.), формат видеофайла зависит от установленных в системе кодеков.

Баланс белого выполняется как вручную, так и автоматически, и позволяет получить изображения с естественной цветопередачей. Матрица с максимальным разрешением 2592х1944 пикс (размер пикселей 2,2 х 2,2 мкм) обеспечивает чёткое изображение с качественной прорисовкой деталей.

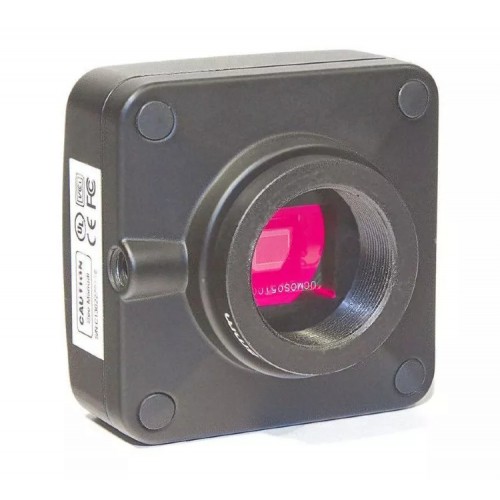

Корпус ToupCam UCMOS05100KPA выполнен из анодированного алюминия, обеспечивает длительный срок эксплуатации надёжную работу прибора практически в любых условиях. Камера разработана с высококачественным IR-CUT фильтром, который отсекает все инфракрасное излучение от 700 - 750 нм.

Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

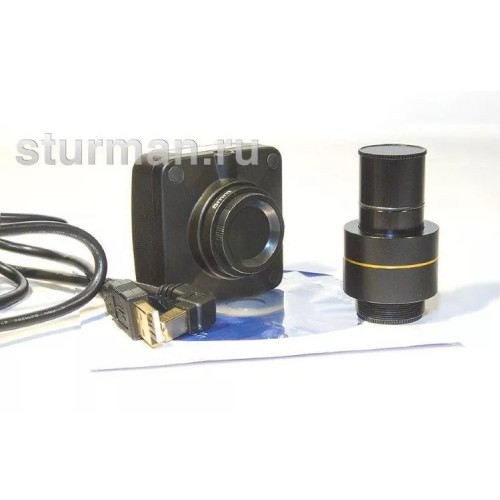

Комплект поставки:

• Камера для микроскопов ToupCam UCMOS05100KPA
• Кабель USB 2.0 длиной 1,8м
• CD-диск с программным обеспечением ToupView и драйверами устройства
• Адаптер C-mount на 23,2 мм и кратностью 0,5х
• Руководство эксплуатации
• Гарантийный талон

При необходимости Вы можете заказать переходники с 23,2 мм на 30,0 мм и 30,5 мм в нашем интернет-магазине.

Эксперты нашего предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam UCMOS05100KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону ..

Технические характеристики цифровой камеры для микроскопов ToupCam UCMOS05100KPA
