Основное назначение цифровой камеры для микроскопов ToupCam U3CMOS05100KPA

Цифровая камера для микроскопов ToupCam U3CMOS05100KPA с интерфейсом USB 3.0 используется в таких областях, как микроскопия, медицина, машинное зрение, веб-наблюдение, применяются в совместном использовании с испытательным оборудованием полупроводниковыми приборами. Информация передаётся непосредственно на экран монитора ПК в режиме реального времени

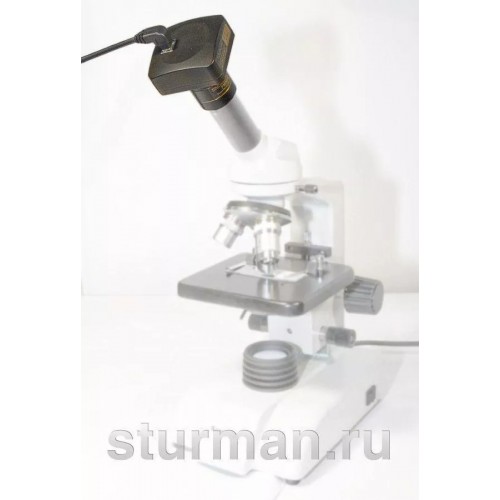

С помощью специальных переходников цифровую камеру можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих резьбовое соединение C-mount.

Расчет поля зрения и разрешения камеры для микроскопов ToupCam U3CMOS05100KPA

Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой

F≈ L/(a*b),

F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.

Например, имеется микроскоп с объективом 10x, камера ToupCam U3CMOS05100KPA с размерами матрицы 5,7мм(H) x 4,28мм(V) и адаптером с увеличением 0,5x

F_(H)≈5,7/(10*0,5)≈ 1,1мм

F_(H)≈ 4,28/(10*0,5)≈ 0,9мм

Поле зрения камеры ToupCam U3CMOS05100KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,1мм x 0,9мм

Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя

F_(px)= 2,2/(10*0,5)=0,4 мкм/пиксель

Основные характеристики цифровой камеры для микроскопов ToupCam U3CMOS05100KPA

• Максимальное разрешение - 2560 x 1922 пикс
• Диагональ матрицы – 1 /2,5" (5,70 мм x 4,28 мм, диагональ 7,13 мм)
• Размер пикселя - 2,2 х 2,2 мкм
• Интерфейс - USB 3.0

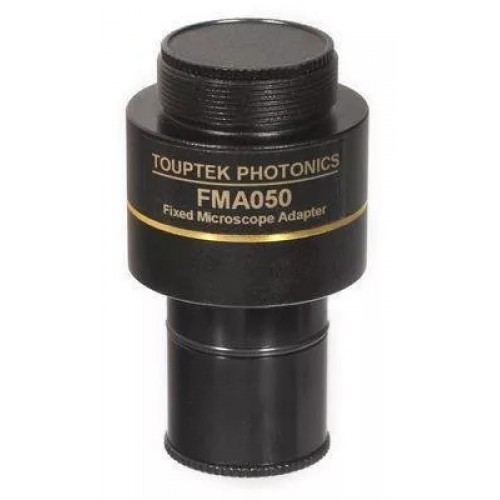

• В комплекте адаптер C-mount на 23,2 мм и кратностью 0,75х
• Поддерживается ОС Windows 10
• Динамический диапазон – 67,74 дБ, соотношение сигнал / шум – 38,5 дБ
• Поле зрения примерно соответствует 16х окуляру

Конструктивные особенности цифровой камеры для микроскопов ToupCam U3CMOS05100KPA

Камера ToupCam U3CMOS05100KPA линейки U3CMOS - это цифровая камера с высокоскоростным интерфейсом USB 3.0 (скорость передачи данных возрастает до 5 Гбит/с – по сравнению с USB 2.0) и матрицей , которая обеспечивает высокий уровень быстродействия прибора, уменьшая при этом энергозатраты и стоимость оборудования. Цифровая камера подключается к ПК с помощью кабеля USB 3.0, позволяя воспроизводить всю необходимую информацию на экране монитора в реальном времени. Обратите внимание, что при подключении к USB2.0 камера не работает.

Поддерживаются операционные системы Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux и среда разработки , используемая в управлении техническими объектами и технологическими процессами. Для разработки собственного программного обеспечения предоставляется комплект средств разработки c поддержкой С/С++, C#, DirectShow и Twain.

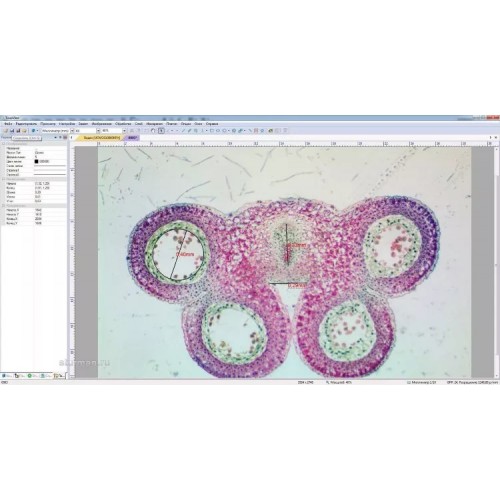

Программное обеспечение камеры многофункционально, позволяет осуществлять предварительный просмотр текущего изображения, сохранять (в формате BMP, JPEG, PNG, TIFF и т.д.) и редактировать фотографии изучаемых объектов, записывать видеофайлы (в формате поддерживаемых системой кодеков) и проводить обработку полученных материалов. Баланс белого цвета выполняется как вручную, так и автоматически, и позволяет получить изображения с естественной цветопередачей.

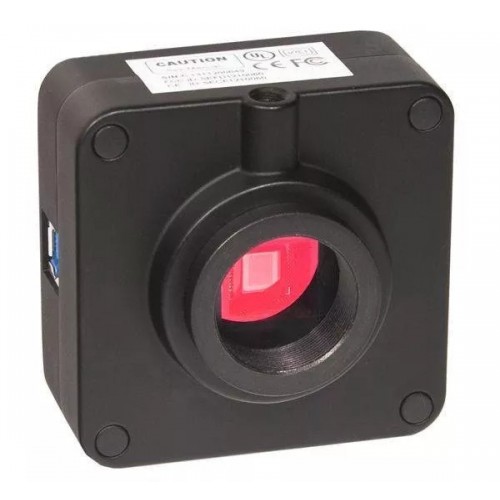

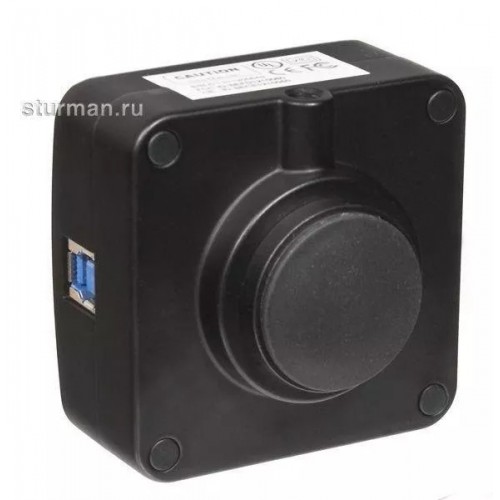

Корпус ToupCam U3CMOS05100KPA выполнен из анодированного алюминия, обеспечивает длительный срок эксплуатации и надёжную работу прибора практически в любых условиях. Использование IR-CUT фильтра позволяет отсекать все инфракрасное излучение в диапазоне от 700 - 750 нм.

Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

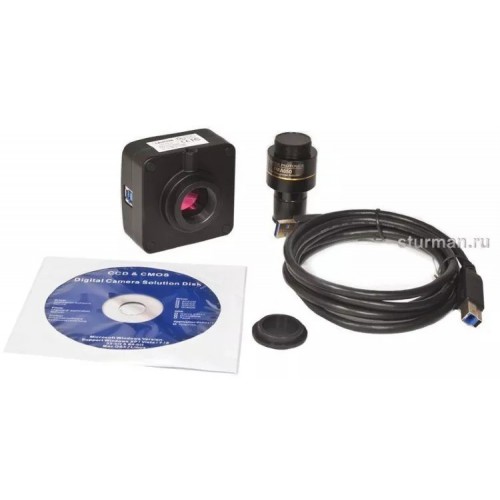

Комплект поставки:

• Камера для микроскопов ToupCam U3CMOS05100KPA
• Кабель USB 3.0 длиной 1,8м
• CD-диск с программным обеспечением ToupView и драйверами устройства
• Руководство эксплуатации
• Адаптер C-mount на 23,2 мм и кратностью 0,75х
• Гарантийный талон

При необходимости Вы можете заказать переходники с 23,2 мм на 30,0 мм и 30,5 мм в нашем интернет-магазине.

Эксперты нашего предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam U3CMOS05100KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону ..

Технические характеристики цифровой камеры для микроскопов ToupCam U3CMOS05100KPA
