LA-1012 детектор скрытой проводки и коммуникаций (трассоискатель)
- Обнаружение любых видов проводников на глубине до 2,5 метров
- Два устройства: приёмник и передатчик
- Возможность использования нескольких передатчиков с одним приёмником
- Однополюсный и двухполюсный режимы работы
- Автоматическая или ручная регулировка чувствительности
- Бесконтактное обнаружение напряжения
- Звуковая сигнализация (с возможностью отключения)
- Встроенный фонарик
- Автоматическое отключение после 60 минут бездействия
- Графическая шкала
- Индикация низкого заряда батареи
детектор скрытой проводки LA-1012 предназначен для поиска трубопроводоов, электропроводов под напряжением и без, предохранителей, аварийных вы- ключателей, розеток, предохранительных коробок, мест разрыва и коротко- го замыкания проводов и т.п.

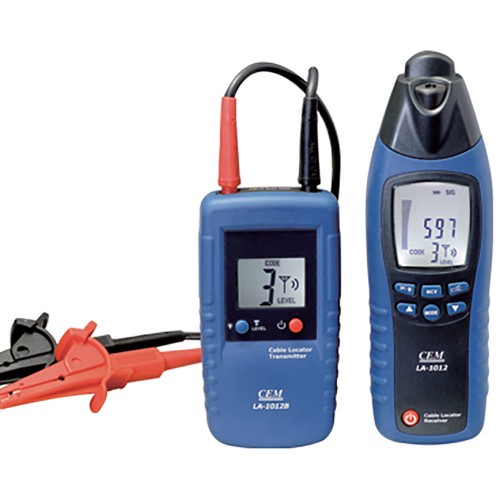

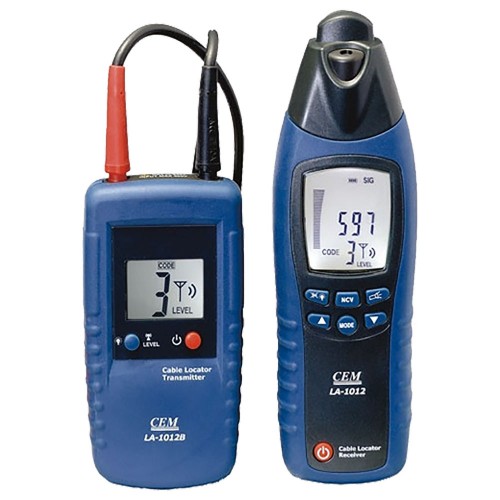

Трассоискатель состоит из приёмника и передатчика.
Трассоискатель работает по принципу электромагнитной индукции:
электромагнитное поле, создаваемое в передатчиком вокруг проводника, порождает в прово- днике электрический ток, кото- рый в свою очередь создаёт на- пряжение на катушке приёмника.
Полученный приёмником сигнал усиливается, обрабатывается, и выводится на дисплей.
Технические характеристики детектор скрытой проводки:
| Диапазон измерений напряжения | 12, 50, 120, 230, 400 В |
| Диапазон частот | 0 – 60 Гц |
| Выходной сигнал | 125 кГц |
| Напряжение | 400 В AC/DC |
| Глубина залегания проводника | 0 – 2.5 м |
| Определение напряжения проводника | 0 – 0.4 м |
| Условия эксплуатации | 0°С – 40°С; отн. влажность: не более 80 % |
| Условия хранения | -20°С – 60°С; отн. влажность: не более 80 % |
| Электробезопасность | EN 61010-1 |
| Защита от перенапряжений | CAT III 300 V |
| Габаритные размеры и вес,приемник | 190 х 60 х 37 мм. 229 г. |
| Габаритные размеры и вес, передатчик | 128 х 68 х 30 мм. 185 г. |

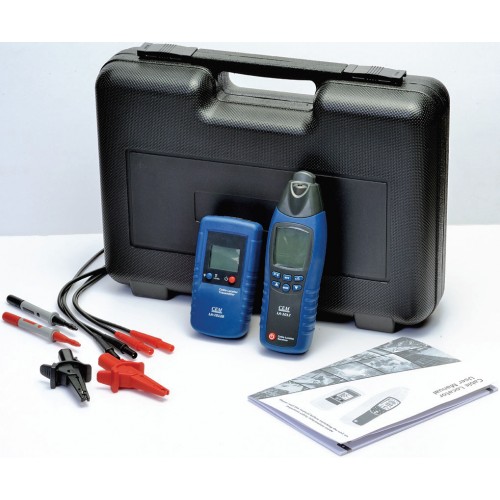

Комплект искателя скрытой проводки LA-1012:
Генератор —1 шт.;
приемник – 1 шт;
руководство по эксплуатации на русском языке – 1шт.;
кейс для переноски трассоискателя – 1шт.;
зажимы типа „крокодил” – 2 шт.;
провода соединительные – 2 шт.;
щуп измерительный – 2 шт.

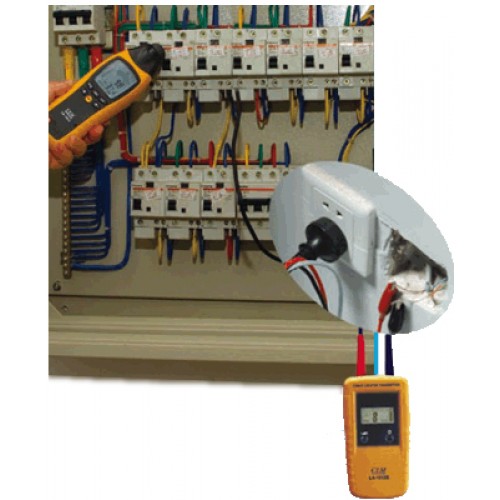

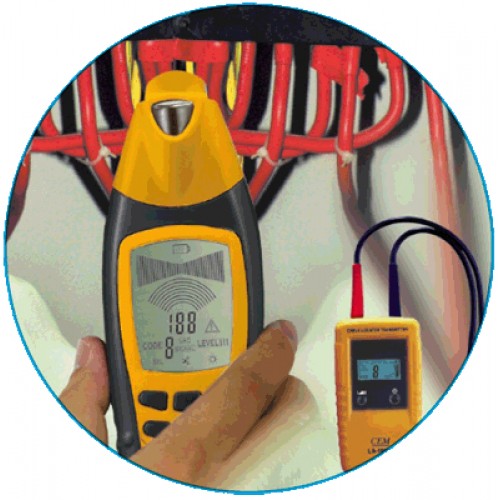

Обзор режимов работы искателя скрытой проводки LA-1012:
Однополюсный режим детектора скрытой проводки Применение:
-Обнаружение проводников, розеток, и выключателей, обнаружение обрыва проводника.
-Обнаружение обрыва проводников в изолированном многожильном кабеле
-Обнаружение обрыва проводников в изолированном многожильном кабеле с использованием двух передатчиков.
-Обнаружение проводников в земле.
-Обнаружение обрыва проводников в системе электрического обогрева полов.
Двухполюсный режим кабелеискателя Применение:
Обнаружение обрыва проводников в глубокозалегающем изолированном кабеле.
Обнаружение предохранителя.
Обнаружение короткого замыкания.
| Общие | |
| Страна | Китай |
| Характеристики | |
| Артикул производителя | 481196 |
| Автоматическое выключение | после 5 минут бездействия |
| Вес | 180 г |
| Выходной сигнал | 125 кГц |
| Габаритные размеры | 196×61×39 мм |
| Гарантия | 1 год |
| Глубина обнаружения напряжения | 0...0,4 м |
| Двухполюсный режим | 0...0,5 м |
| Диапазон внешнего питающего напряжения | 12...400В |
| Диапазон частот | 0...60Гц |
| ЖК-дисплей | 3,5 разряда |
| Однополюсный режим | 0...2 м |
| Питание | Батарея =9В типа "Крона" |
| Потребление тока | 40мА (с подсветкой и фонариком) |
| Предохранитель | 0,5А 500В, 6,3×200 мм |
| Условия хранения | -20...60°С, <80%RH |
| Условия эксплуатации | 0...40°С, <80%RH |
